HASSAS SAC BÜKÜM
Abkant büküm fiyatları nasıl belirlenir?
CNC abkant pres sac büküm; düz levhayı teknik resimdeki açı, iç yarıçap ve ölçülere göre şekillendirir. Malzeme yönü, kalınlık, büküm boyu, kalıp seçimi ve geri esneme payı üretim planının temelidir.
HİZMET KAPSAMI
CNC abkant büküm hizmeti hangi işleri kapsar?
Uygulanabilir yöntem ve kapasite, gönderilen teknik dosya ve malzeme bilgileri üzerinden doğrulanır.
Tek parça ve seri büküm
Prototip, numune ve tekrarlı parçalarda programlı açı ve ölçü kontrolü.
Kutu, şasi ve kapak
Birden çok büküm içeren panel, kabin, şasi ve özel metal parçalar.
Kesim + büküm
Lazer kesim dosyası ile büküm teknik resminin tek üretim akışında planlanması.
UYGUN MALZEMELER
Malzeme ve kapasite kontrolü
- DKP sac
- HRP/siyah sac
- Galvaniz sac
- Paslanmaz sac
- Uygun alüminyum alaşımları
Maksimum/minimum ölçü ve kalınlık; makine, bağlama, geometri ve malzemeye göre teyit edilir. Sayfadaki örnekler kapasite garantisi değildir.
FİYATI ETKİLEYENLER
Neden tek sabit fiyat verilemez?
- Büküm sayısı ve sırası: her büküm ayrı bir pres vuruşu ve konumlama süresidir
- Büküm boyu ve gerekli ton: uzun büküm ve kalın sac makine kapasitesini ve kalıp seçimini belirler
- İç yarıçap ve V-kalıp açıklığı: standart dışı radius özel kalıp veya kademeli büküm gerektirir
- Geri esneme (springback): paslanmaz ve yüksek dayanımlı sacda deneme parçası ve açı düzeltmesi gerekir
- Flanş ölçüsü: minimum flanştan kısa kenarlar kalıba oturmaz, kesim dosyası revize edilir
- Yüzey koruması: boyalı/galvaniz sacda film veya poliüretan kalıp (iz bırakmama) ek maliyettir
BÜKÜM FİYATI TABLOSU
Kalınlığa göre abkant büküm fiyatları (büküm başına)
Aşağıdaki değerler tek büküm (bir pres vuruşu) için tahmini işçilik fiyatıdır; KDV ve malzeme hariçtir, standart V-kalıp ve 90° açı esas alınır. Sipariş başına 900 TL kalıp hazırlığı ve program bedeli eklenir. Büküm boyu makine kapasitesine (ton × metre) göre sınırlanır; kapasite üstü boylar kademeli bükülür veya teklif dışıdır.
| Sac kalınlığı | DKP / siyah sac (TL/büküm) | Galvaniz sac (TL/büküm) | Paslanmaz 304/316 (TL/büküm) | Tek vuruşta azami büküm boyu |
|---|---|---|---|---|
| 1 mm | Teklifle | Teklifle | Teklifle | ≤ 3.000 mm |
| 1,5 mm | Teklifle | Teklifle | Teklifle | ≤ 3.000 mm |
| 2 mm | Teklifle | Teklifle | Teklifle | ≤ 3.000 mm |
| 3 mm | Teklifle | Teklifle | Teklifle | ≤ 3.000 mm |
| 4 mm | Teklifle | Teklifle | Teklifle | ≤ 3.000 mm |
| 5 mm | Teklifle | Teklifle | Teklifle | ≤ 2.500 mm |
| 6 mm | Teklifle | Teklifle | Teklifle | ≤ 2.500 mm |
| 8 mm | Teklifle | Teklifle | Teklifle | ≤ 2.000 mm |
| 10 mm | Teklifle | Teklifle | Teklifle | ≤ 2.000 mm |
Örnek: 2 mm DKP sacdan 4 bükümlü 50 adet U kanal = 200 büküm × 40 TL = 8.000 TL + 900 TL hazırlık = 8.900 TL + KDV (kesim ve malzeme hariç). Özel radius kalıbı, iz bırakmayan poliüretan kalıp, 90° dışı açılar ve kısa flanşlı parçalar büküm fiyatını %15–40 artırır.
KALINLIK, RADIUS VE FLANŞ
Kalınlığa göre V-kalıp, minimum iç yarıçap ve flanş ölçüleri
Abkant bükümde kalıp açıklığı kalınlığın 6–8 katı seçilir; iç yarıçap kabaca kalıp açıklığının 1/6'sı, minimum flanş ise açıklığın yarısı kadar olur. Teknik resimdeki radius ve flanş bu tablonun dışına çıkıyorsa özel kalıp, kademeli büküm veya kesim dosyasında revizyon gerekir.
| Sac kalınlığı | V-kalıp açıklığı | Tipik iç yarıçap | Minimum flanş | Gerekli ton (1 m, S235) |
|---|---|---|---|---|
| 1,0 mm | 6 – 8 mm | 1,0 – 1,3 mm | 4 – 6 mm | ≈ 8 t/m |
| 1,5 mm | 10 – 12 mm | 1,6 – 2,0 mm | 7 – 9 mm | ≈ 12 t/m |
| 2,0 mm | 12 – 16 mm | 2,0 – 2,6 mm | 9 – 11 mm | ≈ 17 t/m |
| 3,0 mm | 20 – 25 mm | 3,3 – 4,0 mm | 14 – 17 mm | ≈ 25 t/m |
| 4,0 mm | 25 – 32 mm | 4,2 – 5,3 mm | 18 – 22 mm | ≈ 35 t/m |
| 6,0 mm | 40 – 50 mm | 6,6 – 8,3 mm | 28 – 35 mm | ≈ 55 t/m |
| 8,0 mm | 50 – 63 mm | 8,3 – 10,5 mm | 35 – 45 mm | ≈ 75 t/m |
| 10,0 mm | 63 – 80 mm | 10,5 – 13,3 mm | 45 – 55 mm | ≈ 95 t/m |
Paslanmaz sac için gerekli ton yaklaşık %50, S355 için %30 daha yüksektir; geri esneme paslanmazda 2–4°, DKP'de 0,5–1,5° alınır ve programda telafi edilir. Büküm hattına paralel kesim izi ve delikler flanş içinde kalırsa deformasyon oluşur; delik kenarı ile büküm çizgisi arasında en az 2 × kalınlık + radius mesafe bırakılmalıdır.
TAHMİNİ HESAPLAMA ARACI
CNC abkant büküm fiyatı nasıl hesaplanır?
Bu araç yalnız ilk bütçe çalışması için yaklaşık bir işçilik aralığı üretir. Malzeme bedeli, sertifika, özel kalıp/aparat, fire, paketleme, sevkiyat ve KDV dahil değildir. Nihai fiyat teknik dosya incelendikten sonra e-posta ile verilir.
TEKNİK DOSYA VE TEKLİF
Çiziminizi gönderin, net teklif alın
Teklif revizyonlarının izlenebilmesi ve teknik dosyanın sıkıştırılmaması için çizimler yalnız e-posta üzerinden kabul edilir. WhatsApp üzerinden DXF, DWG, PDF, STEP veya üretim dosyası kabul etmiyoruz.
Ölçülü PDF teknik resim
Varsa STEP/3D model
Açı, iç yarıçap ve büküm yönü
Malzeme, kalınlık ve adet
ÜRETİM AKIŞI
CNC Abkant Pres Sac Büküm süreci
Büküm resmi kontrolü
Açı, iç yarıçap, flanş ölçüleri ve büküm yönü teknik resimden okunur; açınım (düz boy) K-faktörüyle hesaplanıp kesim dosyasıyla karşılaştırılır.
Kalıp ve sıra planı
Kalınlığa uygun V-kalıp ve üst bıçak seçilir; bükümler çarpışma olmayacak sırada programlanır, kalıp değişimi en aza indirilir.
İlk parça açı/ölçü kontrolü
Deneme parçasında açı gonyometre, ölçü kumpasla kontrol edilir; geri esneme payı programda düzeltilir ve onay alınır.
Seri büküm ve paketleme
Onaylı parametrelerle seri büküm yapılır, her partide örnekleme ölçümü tekrarlanır; parçalar çizilmeyecek şekilde ayraçlı paletlenir.
UYGULAMA GÖRSELLERİ

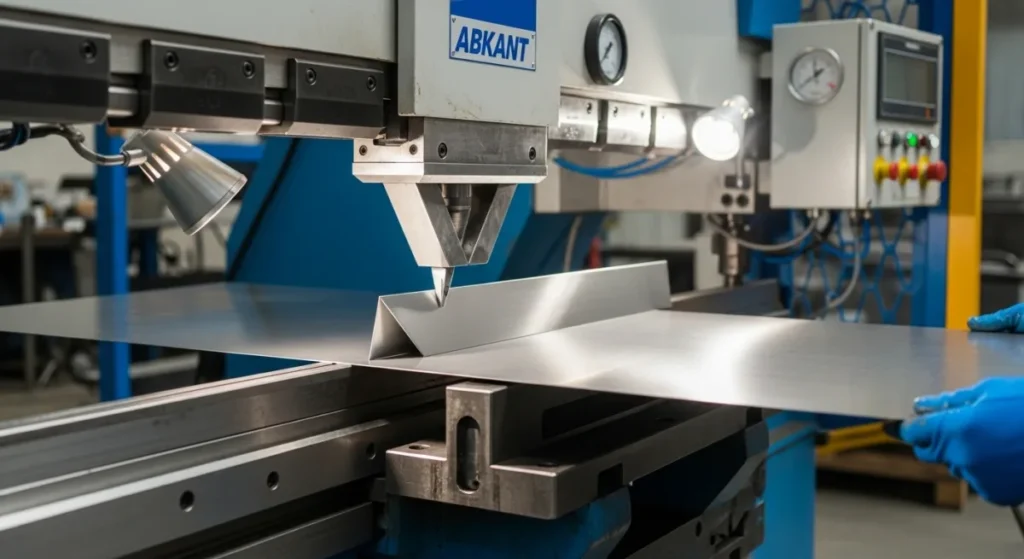

CNC Abkant Pres Sac Büküm görselleri

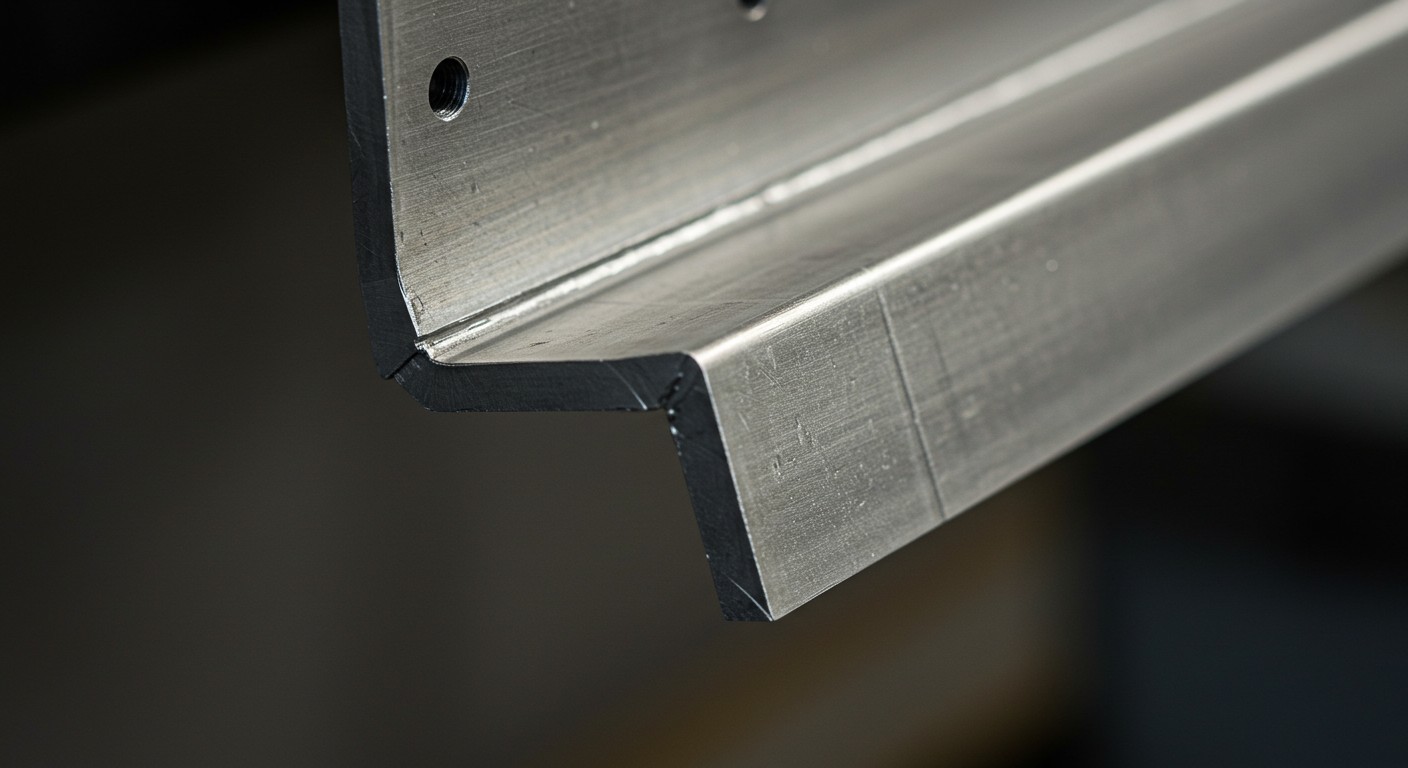

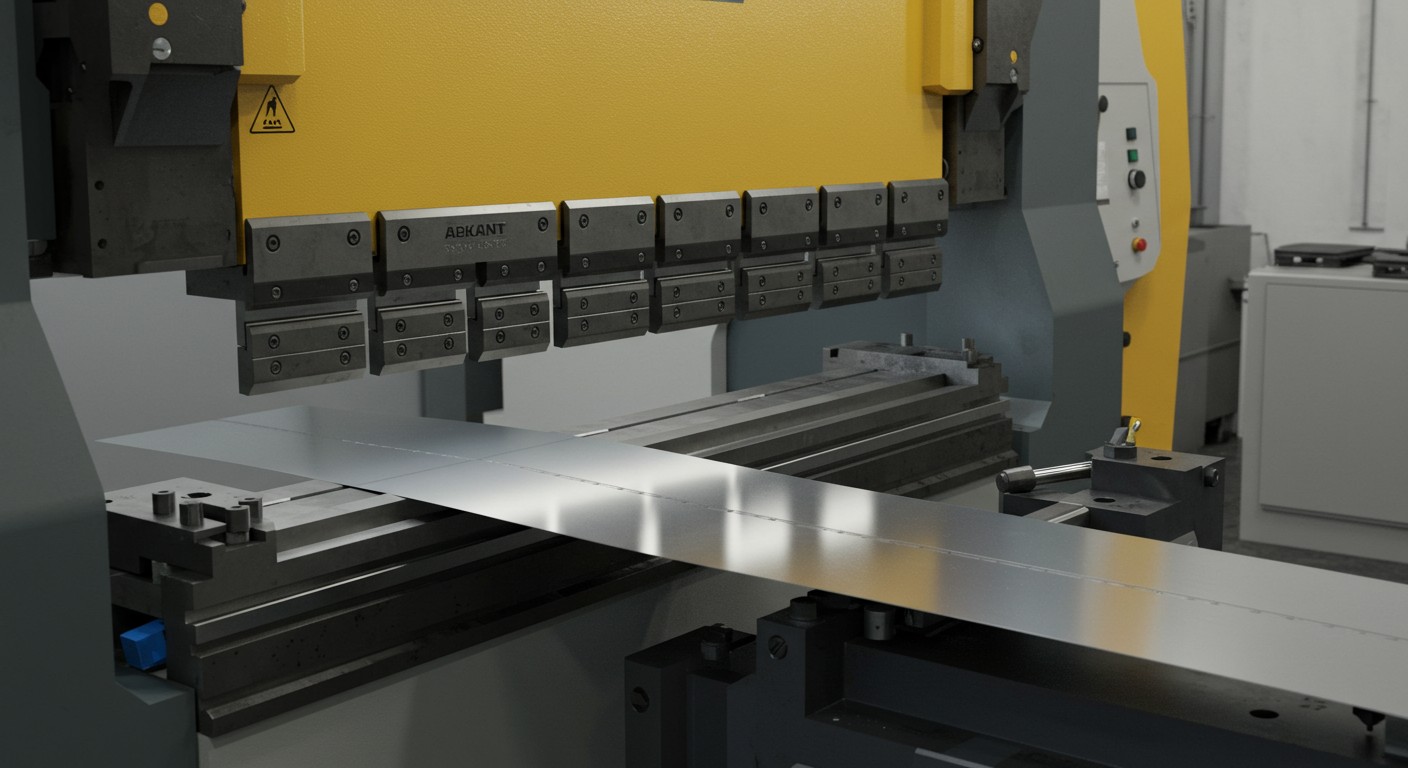

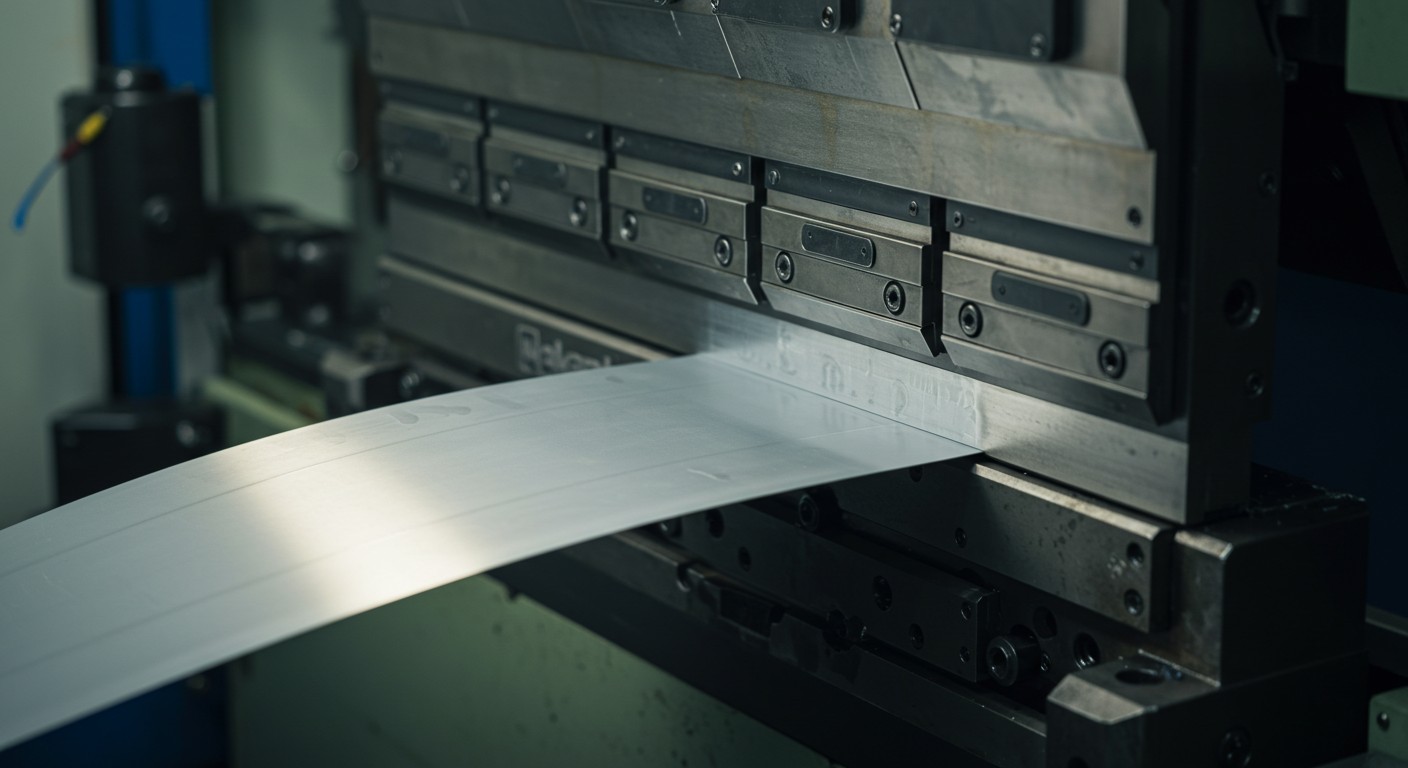

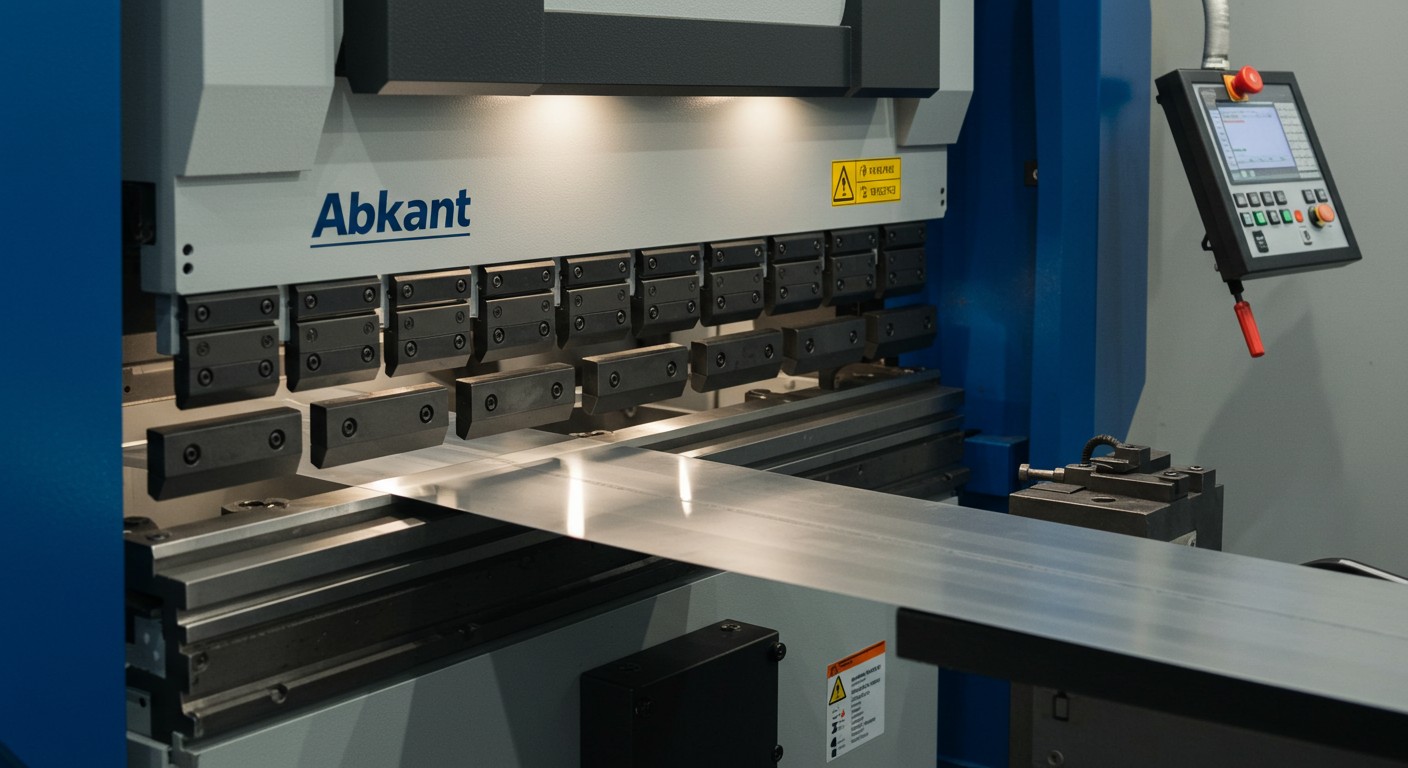

Görseller işlem ve malzeme grubunu tanıtmak içindir; gerçek parça geometrisi teknik çizime göre değerlendirilir.
SIK SORULAN SORULAR
Abkant büküm fiyatları hakkında sık sorulanlar
Abkant büküm fiyatını ne belirler?
Büküm sayısı, büküm boyu, kalınlık, kalıp değişimi, parça taşıma, tolerans ve adet toplam süreyi belirler.
Büküm yarıçapı neden önemlidir?
İç yarıçap malzemenin çatlamasını, ölçü gelişimini ve kalıp seçimini etkiler; teknik resimde belirtilmelidir.
Kesim ve büküm birlikte yapılabilir mi?
Evet. DXF kesim dosyası ve ölçülü büküm resmi birlikte gönderildiğinde tek teklif hazırlanabilir.
Hesaplama kesin fiyat verir mi?
Hayır. Sonuç yalnız işçilik için fikir veren KDV hariç tahmini aralıktır. Parça geometrisi görülmeden nihai teklif verilemez.
Teknik çizimi nereye göndermeliyim?
PDF, DXF, DWG veya STEP dosyanızı e-posta ile gönderin. WhatsApp üzerinden üretim dosyası kabul edilmez.
Geri esneme nasıl yönetilir?
Malzeme kalitesi, kalınlık, hadde yönü ve açıya göre program/kalıp telafisi yapılır; kritik işlerde ilk parça ölçülür.
Abkant büküm fiyatı büküm başına mı, metre başına mı?
Büküm başına (pres vuruşu) fiyatlanır; uzun bükümlerde büküm boyu metre olarak ayrıca dikkate alınır. 2 mm DKP sacda tek büküm tahmini 40 TL, 3 mm sacda 42 TL, paslanmaz 2 mm sacda 52 TL (KDV hariç) olup sipariş başına 900 TL hazırlık eklenir.
Sac büküm için minimum flanş ne kadar olmalı?
Minimum flanş V-kalıp açıklığının yaklaşık yarısıdır: 1 mm sacda 4–6 mm, 3 mm sacda 14–17 mm, 6 mm sacda 28–35 mm. Daha kısa kenar kalıba oturmaz, parça kayar ve açı tutmaz.
Boyalı veya galvaniz sac bükülünce yüzey zarar görür mü?
Standart kalıpla V açıklığı boyunca hafif iz oluşur. Görünen yüzeylerde poliüretan alt kalıp veya koruyucu film kullanılır; galvaniz kaplama 90° bükümde çatlamaz ancak iç yarıçap kalınlığın altına inmemelidir.
